Оборудование
АО «ВИСАТ-ТЕЛ» является разработчиком и производителем системы спутниковой̆ связи «Стела М». Станции системы имеют широкие функциональные возможности, обеспечивают организацию как симметричных, так и несимметричных каналов и эффективное использование рабочей̆ полосы частот. Номенклатура станций сертифицирована и включает центральную земную станцию (ЦЗС) «Стела М-4хх», узловые земные станции (УЗС) «Стела М-2хх» и абонентские земные станции (АЗС) «Стела М-1хх».
В производстве находится, так же мобильные (подвижные) узлы связи.
Стела М-400
ЦЗС «Стела М-400» обеспечивает мониторинг и управлеие объектами VSAT-сети. Позволяет организовать магистральные каналы между всеми УЗС «Стела М-200».

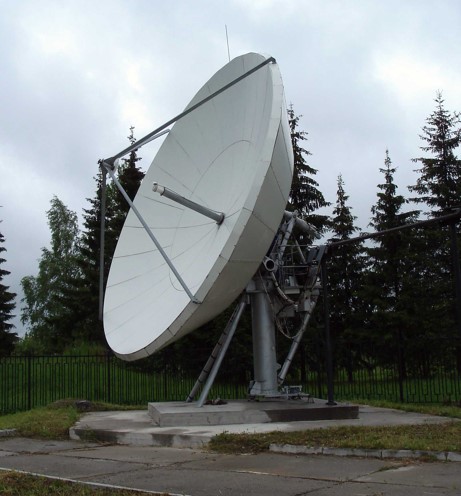

Антенный пост

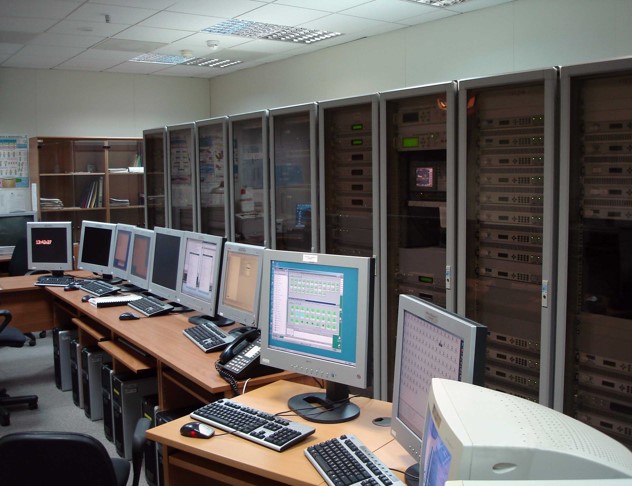

Внутреннее оборудование
Стела М-200
УЗС «Стела М-200» обеспечивает работу подсети абонентских станций и может работать как под управлением ЦЗС, так и индивидуально. В каждой подсети УЗС может поддерживать до 48 АЗС.

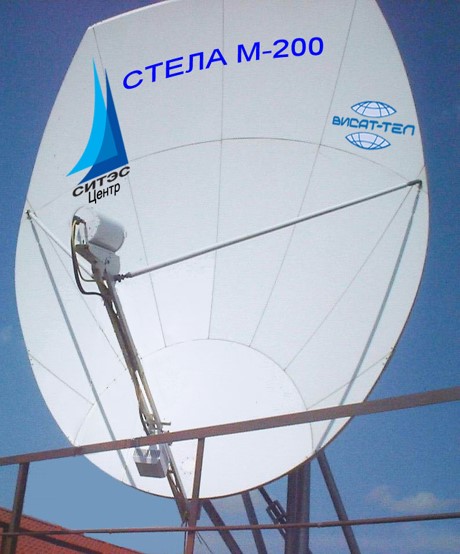

Антенный пост

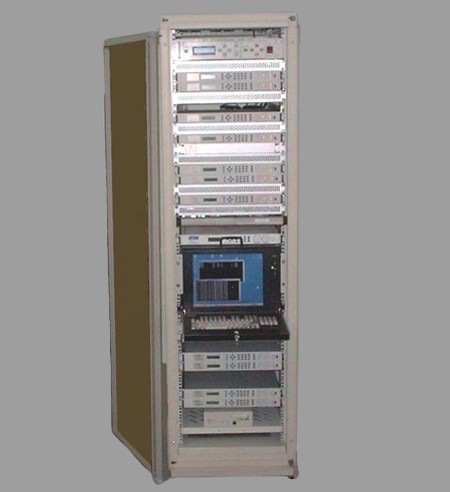

Внутреннее оборудование
Стела М-100
АЗС «Стела М-100» размещается непосредственно у абонентов и обеспечивает передачу данных, телефонного трафика, телефаксных сообщений.

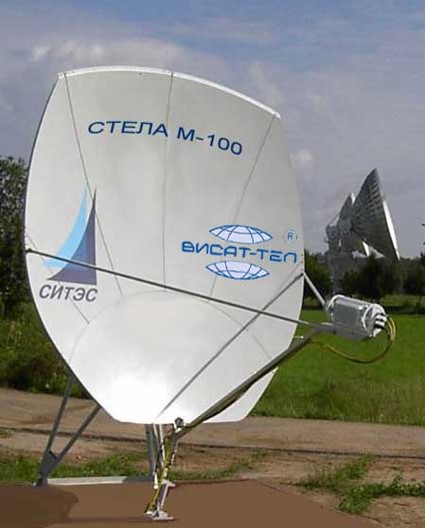

Антенный пост

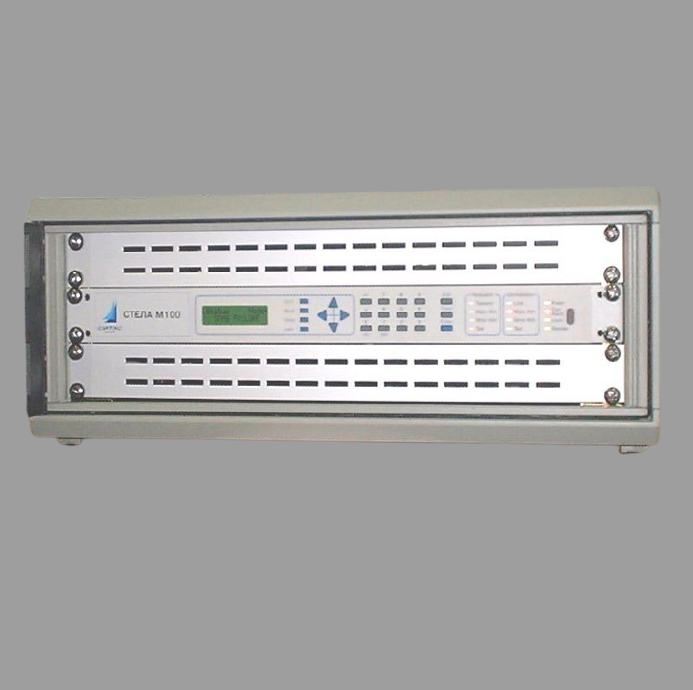

Внутреннее оборудование
Стела М-120
АЗС «Стела М-120» размещается непосредственно у абонентов и обеспечивает передачу данных, телефонного трафика, телефаксных сообщений.

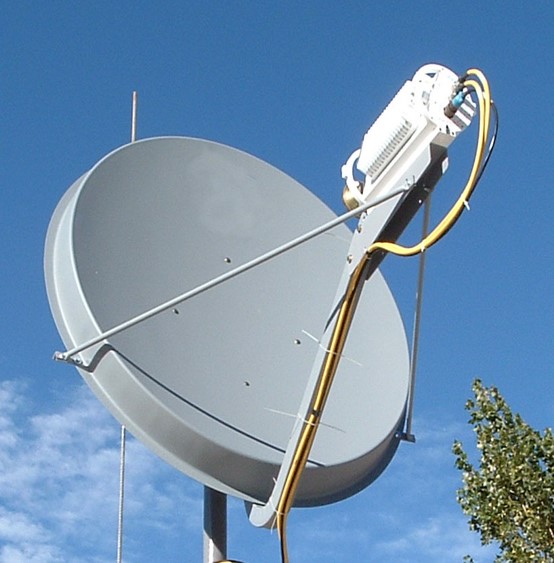

Антенный пост
Внутреннее оборудование
Характеристики станций «Стела М»
| Параметр | Типовые параметры станций семейства «Стела М» | ||
| Стела М-400 | Стела М-200 | VSAT Стела М-ххх | |
| Антенна, м | 9.1; 7.4; 6.3 | 3.7, 2.4 | 2.4; 1.8; 1.2 |
| Поляризация | линейная | ||
| Диапазон частот , МГцприем | 10950 – 11700 (опционально для любого района ITU) | ||
|
передача |
14000 – 14500 (опция 13.75-14.0, опционально для любого района ITU ) | ||
| Дискрет установки частот, кГц | 1 | ||
| Мощность передатчика, Вт | 100; 70; 50 | 40; 25; 16; 8; 4 | 2; 1 |
| Резервирование радиочастотной части | + | опция | опция |
| Диапазон изменения выходной можности передатчика, дБ | -30 с шагом 0,5 дБ | ||
| Эквивалентная шумовая температура приемного тракта, К | < 110 | ||
| Внеполосные излучения, дБ | -26 (относительно максимума центрального лепестка) | ||
| Тип модуляции | BPSK, QPSK, 8PSK | ||
| Помехоустойчивое кодирование | Convolutional codes with Viterbi decoding, FEC ½…….7/8
Турбокод, FEC ½…….7/8 LDPC, FEC ½…….9/10 |
||
| Скорость в спутниковом канале, Мбит/с махимум | 20 | 8 | 2 |
| минимум | 0.032 | 0.032 | 0.032 |
| Число спутниковых каналов | Ограничений нет | 48 | 2 |
| Многостанционный доступ | SCPC; MCPC | ||
| Рекомендуемый Roll-Off | 0.15…………….0.4 | ||
Условия эксплуатации станций «Стела М»
| Условия работы | непрерывно |
| Внешнее оборудование: Температура, C Относительная влажность, % Осадки, мм/ч Рабочая скорость ветра, м/с Максимальная скорость ветра, м/с Обледенение, см |
от -40 до +50 до 100 до 100 до 20 (по рывьы до 30) до 50 до 1,3 (рабочее) |
| Внутреннее оборудование:
температура, °С Относительная влажность, +35 °С, % |
от +5 до +40 до 98 |
Гарантия на оборудование 1 год
Технический ресурс:
внешнее оборудование – 60 000 часов
внутренне оборудование – 120 000 часов
Программное обеспечение не лицензируется и поддерживается удаленно.
Оборудование подвергаются приемосдаточным испытаниям.
Узловые станции и VSAT-станции подвергаются автономным испытаниям и комплексным испытаниям в составе поставляемой подсистемы на технологических частотах.
